Külső redőny falra szerelve

Az SK, SK + MKT egyenes vezetőkkel homlokzatra szerelt redőny épületek külső falaiban ablaknyílás építésére szolgál, mind az épülő, mind a már meglévő épületekben.

1. Ablakmélyedés elölről nézve

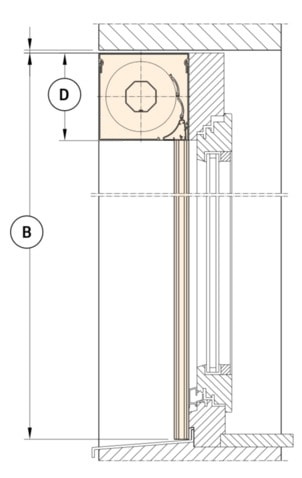

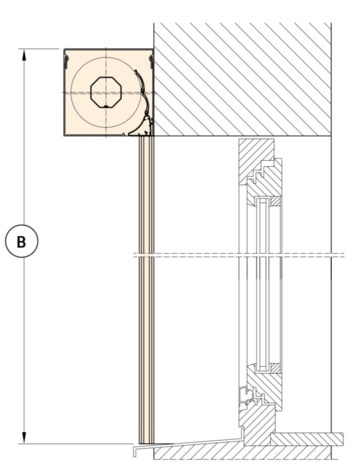

2. Ablakmélyedés oldalról nézve
3. Ablakmélyedés felülről nézve
  • A - BOX WIDTH (Ezt a méretet a konfigurátorunkban a "szélesség" mezőbe kell beírni) Ez a redőny teljes szélessége a vezetőkkel együtt.
  • B - REDŐNY MAGASSÁG (Ezt a méretet a konfigurátorunkban a "magasság" mezőbe kell beírni) Ez a redőny teljes magassága, a doboz a vezetőkkel együtt
  • C - ABLAKMÉLYESÍTÉS SZÉLESSÉGE Ha a bemélyedés szélessége nem minden ponton azonos, akkor a legkisebb bemélyedés méretet kell venni.
  • D - BOX HEIGHT A doboz magassága a vezetők nélkül, a magasság a redőny teljes méretétől függ, méretei 139-207 mm között mozognak.
  • E - ABLAKMÉRÉS MAGASSÁGA Ha a mélyedés magassága nem minden ponton azonos, akkor a legkisebb bemélyedés méretet kell venni.
  • F - VEZETÉS SZÉLESSÉGE Minden vezetősín-modell azonos 53 mm-es szélességgel.

Az ablakmélyedésbe beépített külső roló

A redőny egy ablakmélyedésbe van felszerelve, szögletes vagy egyenes vezetőkkel. Az SK, SK + MKT ablakmélyedésekben történő ablaknyílásra szolgál mind az épülő, mind a már meglévő épületekben.

1. Ablakmélyedés elölről nézve
2. Ablakmélyedés oldalról nézve
3. Ablakmélyedés felülről nézve
  • A - ABLAKÜLÉS SZÉLESSÉGE (Ezt a méretet a konfigurátorunkban a "szélesség" mezőbe kell beírni, a Z távolság figyelembevételével) Ha a bemélyedés szélessége nem minden ponton azonos, akkor a legkisebb bemélyedés méretet kell venni.
  • B - ABLAKÜLÉS MAGASSÁGA (Ezt a méretet a konfigurátorunkban a "magasság" mezőbe kell beírni) Ha a bemélyedés magassága nem minden ponton azonos, akkor a legkisebb bemélyedés méretet kell venni.
  • C - ABLAKÜLÉS MÉLYSÉGE Az ablakmélyedés mélysége az a méret, amit figyelembe kell venni a doboz méretének kiválasztásakor, a dobozok méretei 139mm - 207mm között mozognak, lásd az alábbi táblázatot "dobozok méretei"
  • D - DOBOZ MAGASSÁG Ez a doboz magassága vezetők nélkül, a magasság a redőny teljes méretétől függ, méretei pedig 139 mm - 207 mm között mozognak, lásd az alábbi táblázatot "dobozméretek"
  • E - VEZETÉS SZÉLESSÉGE Minden vezetősín-modell azonos 53 mm-es szélességgel.
  • Z - TÁVOLSÁG Ez az a távolság, amelyet le kell vonni az ablakmélyedés szélességéből a redőny szabad beszereléséhez. Mindkét oldalon 2 mm-t levonunk, így összesen 4 mm-t a mélyedés szélességéből.

*Minden méret milliméterben van megadva
