Rakott redőnyök mérési útmutatója (2SCK)

Az ablakburkolat hosszú és problémamentes működése nemcsak a gyártás magas színvonalán múlik, hanem a megfelelő illesztésen és összeszerelésen is. Ahhoz, hogy a nyílás tökéletesen illeszkedjen, a kiválasztott helyet helyesen és gondosan kell méretezni.
Az alábbi segédrajzokat szigorúan be kell tartani.

Üvegező gyöngyök közé szerelés

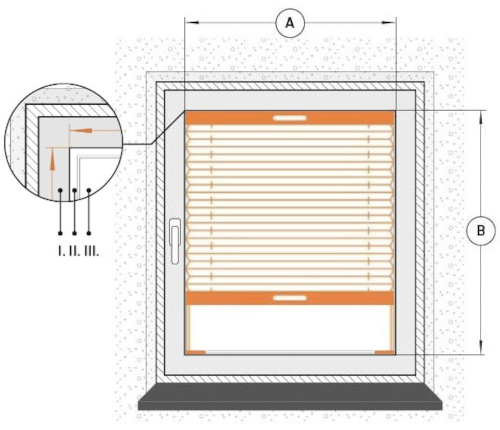

A - WIDTH Az üveg látható területének szélessége.
B - MAGASSÁG Az üveg látható területének magassága.
I - Ablakkeret
II - Üvegező gyöngy
III - Üveg

*A redős redőny az üvegtábla területén belül, az üveggyöngyök között működik. (Méréskor a tömítések nélkül végezze el, csak az üveget mérje!) Ez lehetővé teszi a redős redőny megfelelő és zökkenőmentes működését.

Az üveglapok közötti szerelés a következő típusú redőnyökre vonatkozik: 2SCK.

Üvegező gyöngyökre szerelés

A - SZÉLESSÉG Ez az üveg szélessége, beleértve az üveggyöngyöket.
B - MAGASSÁG Ez az üveg magassága, beleértve az üveggyöngyöket.
I - Ablakkeret
II - Üvegező gyöngy
III - Üveg

*Méréskor ügyeljen arra, hogy a redős redőny ne ütközzen az ablak kilincsébe.

Az üveglapokra szerelés a következő redőnytípusokra vonatkozik: 2SCK.

Nem invazív rögzítés az ablakszárnyra

A - SZÉLESSÉG Az üveg szélessége, beleértve az üveggyöngyöket.
B - MAGASSÁG Ez az ablakszárny magassága.
I - Ablakkeret
II - Üvegező gyöngy
III - Üveg

*Méréskor ügyeljen arra, hogy a redős redőny ne ütközzen az ablak kilincsébe.

Az ablakszárnyra történő non-invazív rögzítés a következő típusú redős redőnyökre vonatkozik: 2SCK, 1SCOW, 2SCOW.

*Minden méret milliméterben van megadva.
